How to use JNI

Posted on Edited on In , Symbols count in article: 7.3k Reading time ≈ 7 mins.

1 JNI

JNI (Java Native Interface)，提供了若干 API 实现了 Java 和其他语言 (主要是 C/C++) 的通信。简单来说就是 Java 想要调用 C/C++ 的接口必须遵循 JNI 的规范

牵涉到一个很重要的头文件jni.h，这个头文件的位置：\jdk1.8.0_211\include\jni.h，如果是 Linux，或许是/usr/lib/jvm/java-8-openjdk-amd64/include/jni.h。这个头文件定义了数据类型，JNIInterface (定义了很多函数指针，就是一些接口)

那么为什么要有 JNI 这个东西，Java 虽说是与平台无关的，但是支撑它的虚拟机不是啊，那玩意还得用 native 语言来完成，这不就是一个理由了

1.1 hello world

  1. 创建一个JniHello.java, 并声明一个 native 函数sayHello()
1
2
3
4
5
6
7
8
public class JniHello {
    // define a native function
    public static native String hello(String str);

    public static void main(String[] args) {

    }
}

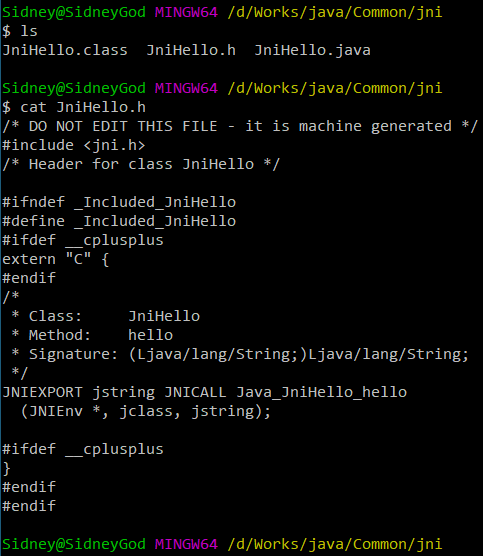

  1. 生产 C/C++ 头文件
1
2
3
4
# 先编译 生成class文件
javac JniHello.java
# 生成头文件
javah JniHello

image-20200301142434381

  1. 编写对应的 C/C++ 函数，实现JniHello.h中声明的方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// JniHello.cpp 这里c和cpp文件是有区别的
#include "JniHello.h"
#include <iostream>

JNIEXPORT jstring JNICALL Java_JniHello_hello
  (JNIEnv *env, jclass clazz, jstring contentStr)
{
    // 必须是指针 可到jni.h去查
    const char* jstr = env->GetStringUTFChars(contentStr, JNI_FALSE);
    std::cout << "Welcome to C/C++ world! java: " << jstr << std::endl;

    // 创建字符串并返回
    char cStr[] = "I am from C/Cpp";
    return env->NewStringUTF(cStr);
}

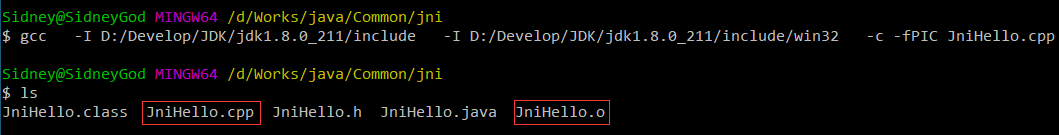

  1. 生成目标文件
1
2
3
4
5
6
# 一定要带上这两个目录 且看好是/而不是\，毕竟win容易出这个错
gcc \
  -I D:/Develop/JDK/jdk1.8.0_211/include \
  -I D:/Develop/JDK/jdk1.8.0_211/include/win32 \
  -c -fPIC JniHello.cpp
# 如果出现 fatal error: jni.h: No such file or directory 肯定是因为没带目录

image-20200301144652883

  1. 生成 C/C++ 共享库
1
2
3
4
# 库文件名格式(name可以随便改): <name> + .dll
g++ -shared JniHello.o -o JniHello.dll
# 为什么是g++而不是gcc，因为会报错..其实貌似是因为gcc不识别c++?
# 因为是windows所以是<name> + .dll，如果是Linux就是lib + <name> + .so了

总之执行完后，目录下会多出一个JniHello.dll文件

  1. Java 文件中加载共享库并调用函数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class JniHello {
    static {
        // JniHello + .dll
        System.loadLibrary("JniHello");
    }

    // define a native function
    public static native String hello(String str);

    public static void main(String[] args) {
        // call hello
        String str = hello("I am from Java!");
        System.out.println(str);
    }
}

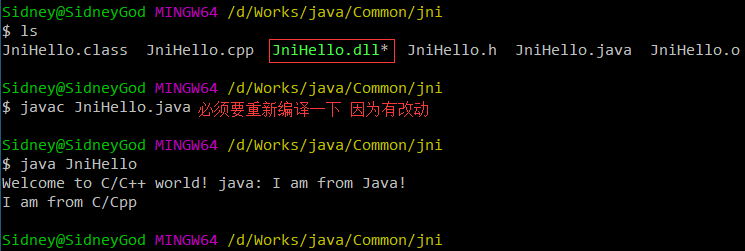

  1. 编译运行 Java 文件

image-20200301150441786

以上就是在 Windows 下，纯手撸 java 调 c 的过程了，前提是要配置好 gcc 或其他 C/C++ 编译器

1.2 JNI 原理

计算机系统中，每种语言都有一个执行环境 (Runtime) 用于解释执行语言中的语句，不同种的语言一般是不能存在同一种环境的。人鬼殊途

1.2.1 JavaVM

Java 执行环境是 JVM，其实是主机环境中的一个进程，每个 JVM 在本地环境都有一个 JavaVM 结构体，该结构体在创建 JVM 时返回

1
JNI_CreateJavaVM(JavaVM **pvm, void **penv, void *args);

JavaVM 是 JVM 在 JNI 层的代表，JNI 全局仅仅有一个 JavaVM 结构体，其中封装了一些函数指针 (函数表结构)，JavaVM 中封装的这些函数指针主要是针对 JVM 操作接口。另外，在 C 和 CPP 中 JavaVM 中定义有所不同

1
2
3
4
5
6
7
8
/*
 * JNI Invocation Interface.
 */
#ifdef __cplusplus
typedef JavaVM_ JavaVM;
#else
typedef const struct JNIInvokeInterface_ *JavaVM;
#endif

在 CPP 中对 JavaVM 进行了一次封装，少一个参数，所以推荐使用 CPP

1.2.2 JNIEnv

在jni.h中还声明一样东西

1
2
3
4
5
6
7
8
/*
 * JNI Native Method Interface.
 */
#ifdef __cplusplus
typedef JNIEnv_ JNIEnv;
#else
typedef const struct JNINativeInterface_ *JNIEnv;
#endif

JNIEnv 是当前 Java 线程执行环境，一个 JVM 对应一个 JavaVM 结构体，而一个 JVM 可以创建多个 Java 线程，每一个 Java 线程对应一个 JNIEnv 结构，他们保存在线程本地存储 TLS 中。因此，不同线程的 JNIEnv 是不同的，不能共用。JNIEnv 也是一个函数表，在本地代码中通过 JNIEnv 的函数表来操作 Java 数据或调用 Java 方法。

从这里也可看出来，c 和 cpp 在使用 env 时的区别了

2 Android JNI

Android 中使用 JNI 需要 NDK (Native Develop Kit)，先体验一把

2.1 Java call C/CPP

2.1.1 传统方式

  1. 创建HelloWorld.java并点击一下 Build

    1
    2
    3
    4
    5
    6
    7
    8
    package io.github.sidneygod.jni_1;

    public class HelloWorld {
        static {
            System.loadLibrary("HelloWorld");
        }
        public static native String sayHello(String str);
    }

  2. 生成 c/cpp 头文件

    可以直接找到对应的HelloWorld.class文件，然后使用javah -jni HelloWorld

    也可以这样，在 IDE 的 Terminal 中，进入app/src/main/java/，输入对应的指令

    javah -jni io.github.sidneygod.jni_1.HelloWorld

    image-20200301160545773

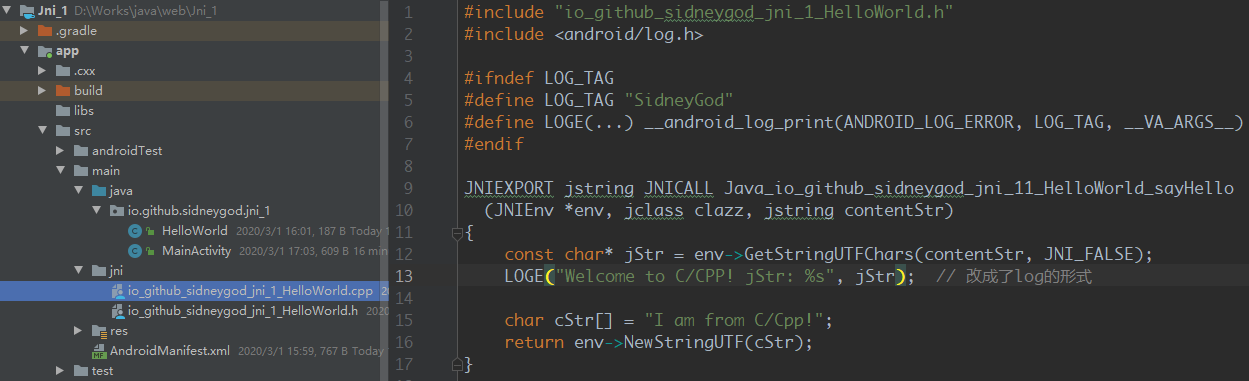

    1. 在 main 下创建 jni 目录，编写对应的 c/cpp 文件

    这里不在赘述 c/cpp 文件，记得把刚刚的头文件也给拷过来，比较烦人的是，不能用 cout.. 所以改成了 ndk 的 log

    image-20200301172026651

    1. 编写Android.mk文件

    在 jni 目录创建Android.mk文件

    1
    2
    3
    4
    5
    6
    7
    LOCAL_PATH := $(call my-dir)
    include $(CLEAR_VARS)
    LOCAL_MODULE := HelloWorld
    LOCAL_SRC_FILES := io_github_sidneygod_jni_1_HelloWorld.cpp
    # 为了能打印log
    LOCAL_LDLIBS := -lm -llog
    include $(BUILD_SHARED_LIBRARY)
    1. 修改 app 下的build.gradle
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    apply plugin: 'com.android.application'

    android {
        ...
        defaultConfig {
            ...
            ndk {
                // 这个moduleName和mk文件的LOCAL_MODULE一致
                moduleName "HelloWorld"
                // 打印日志需要的
                ldLibs "log", "z", "m"
                // 指定生成对应版本的库文件 不加这句话默认生成全部
                abiFilters "arm64-v8a", "armeabi-v7a", "x86_64", "x86"
            }
        }
        buildTypes {
            ...
            externalNativeBuild {
                ndkBuild {
                    path 'src/main/jni/Android.mk'
                }
            }
        }
    }

    改完了需要 sync 一下

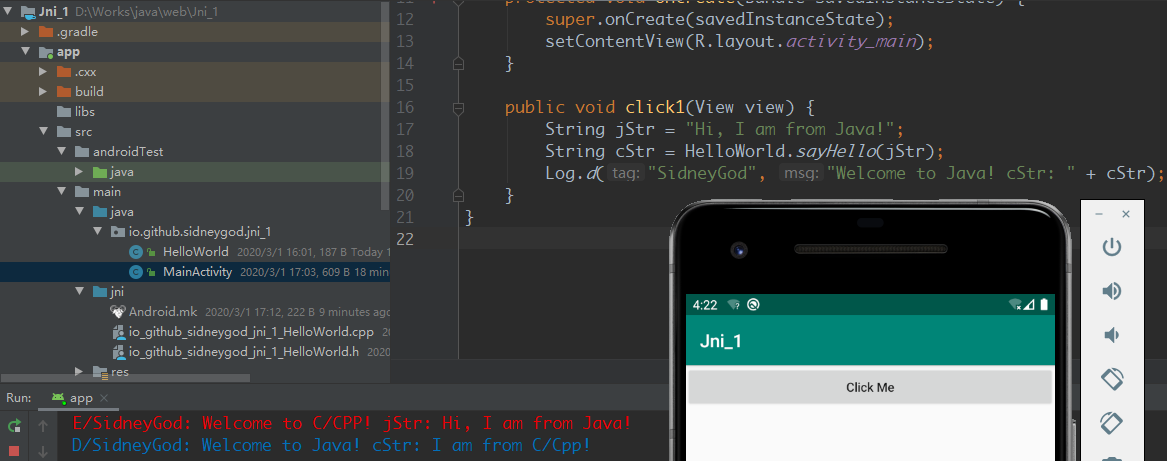

    1. 编译运行

    image-20200301172240368

    和预想中的一毛一样.. 生成的库文件就在build/intermediates/ndkBuild/debug/obj/local/x86/libHelloWorld.so

    2.1.2 CMake 工具

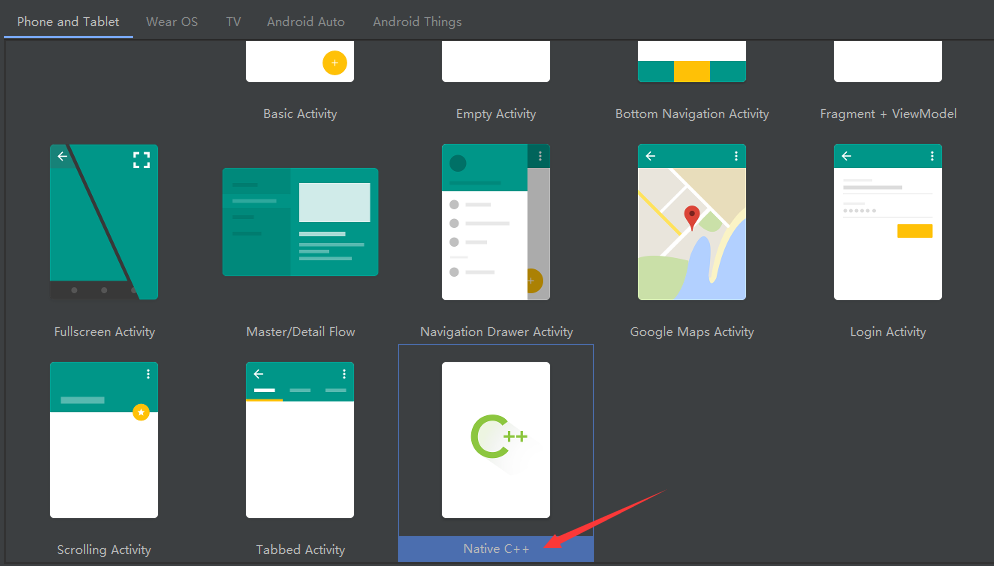

    直接新建一个 Native C++ 项目

    image-20200301172757769

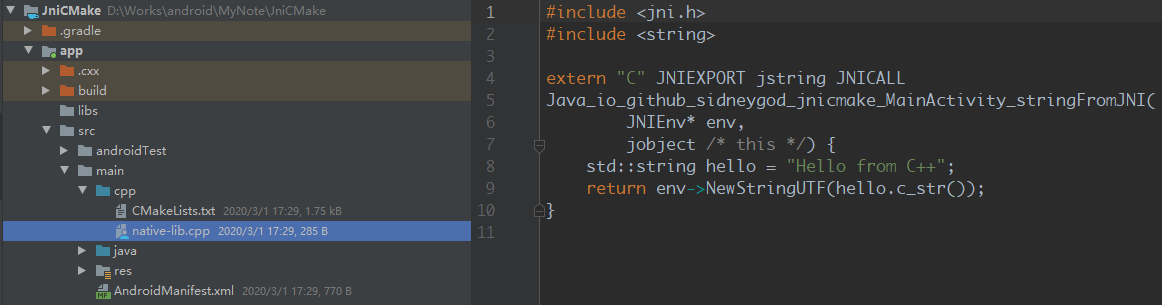

    然后会自动生成一个 demo，直接运行就可以了..

    image-20200301173118469

    可以看到多了个CMakeLists.txt, 看一下build.gradle文件

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    apply plugin: 'com.android.application'

    android {
        compileSdkVersion 29
        buildToolsVersion "29.0.3"
        defaultConfig {
            ...
            externalNativeBuild {
                cmake {
                    cppFlags ""
                }
            }
        }
        ...
        externalNativeBuild {
            cmake {
                path "src/main/cpp/CMakeLists.txt"
                version "3.10.2"
            }
        }
    }

    出现了两次externalNativeBuild

    第一次: 填写 CMake 参数, 详情参考 CMake|Android NDK

    第二次: 指明CMakeLists.txt路径

    看看这个CMakeLists.txt到底是什么鬼

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    cmake_minimum_required(VERSION 3.4.1)
    ...
    add_library(
                 native-lib
                 SHARED
                 native-lib.cpp )
    ...
    find_library(
                  log-lib
                  log )
    ...
    target_link_libraries(
                           native-lib
                           ${log-lib} )

  • cmake_minimum_required(): 指定 CMake 最小版本

  • add_library: 创建一个静态或者动态库

    • native-lib: 是库的名字
    • SHARED: 是库的类别 动态还是静态
    • native-lib.cpp: 库原文件路径

  • find_library(): 找到一个预编译的库, 将之作为变量存起来

    • log-lib: 设置路径变量名称
    • log: 制定 NDK 库的名字

  • target_link_libraries(): 指定 CMake 链接到的目标库

    • native-lib: 指定的目标库
    • ${log-lib}: 将目标库链接到 NDK 中的日志库

CMake 文档 - 英文 CMake 手册 - 中文

注意: 与 Instant Run 不兼容

2.2 C/Cpp call Java

2.2.1 函数签名

首先看一眼jni.h中对 JNINativeMethod 的定义

1
2
3
4
5
typedef struct {
    char *name;
    char *signature;
    void *fnPtr;
} JNINativeMethod;

函数名, 函数指针都好理解, 多出来一个函数签名, 这是因为 Java 允许方法重载, 光靠名字是分别不出来是哪个方法的

查看一个类中函数的签名

1
2
# 一定要写对class文件的目录
javap -s JniHello.class

然后就可以看到一坨..

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Compiled from "JniHello.java"
public class JniHello {
  public JniHello();
    descriptor: ()V

  public static native java.lang.String hello(java.lang.String);
    descriptor: (Ljava/lang/String;)Ljava/lang/String;

  public static void main(java.lang.String[]);
    descriptor: ([Ljava/lang/String;)V

  static {};
    descriptor: ()V
}

第一个()V：默认构造函数的签名

第二个(Ljava/lang/String;)Ljava/lang/String;：是那个 native 函数的签名

第三个([Ljava/lang/String;)V：是 main 函数的签名

第四个()V：是哪个静态代码块的

JNI 规范定义的函数签名信息 (注意这个 “;” 不加是识别不出来的..)

1
(参数1类型标识;参数2类型标识;...;)返回值类型标识;
  • 当类型是引用类型时: L+ 包名 + 类名, Ljava/lang/String
  • 当类型是基本类型时: 除了 boolean 是 Z, long 是 J, 其他全是基本类型首字母大写, V 就是 void
  • 数组
    • 一般数组: [签名
    • int[]: [i
    • String[]: [LJava/lang/Object

2.2.2 实例

把那个啥上面传统方式的改一下

先在HelloWorld.java中加两个函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class HelloWorld {
    static {
        System.loadLibrary("HelloWorld");
    }
    public static native String sayHello(String str);

    // 新增native函数
    public static native void nHello(String str);
    // native要调用的函数
    public static String hello(String str) {
        Log.d("SidneyGod", "hello: " + str);
        return "Java!";
    }
}

再去完善 cpp 文件新增的函数 nHello

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
JNIEXPORT void JNICALL Java_io_github_sidneygod_jni_11_HelloWorld_nHello
  (JNIEnv *env, jclass clazz, jstring contentStr)
{
    const char* jStr = env->GetStringUTFChars(contentStr, JNI_FALSE);
    LOGE("Welcome to C/CPP! jStr: %s", jStr);

    // 获取HelloWorld的class 包名 + 类名
    jclass helloWorld = env->FindClass("io/github/sidneygod/jni_1/HelloWorld");

    // 获取HelloWorld的静态方法hello 类, 方法名, 方法签名
    jmethodID hello = env->GetStaticMethodID(
                          helloWorld,
                          "hello",
                          "(Ljava/lang/String;)Ljava/lang/String;");
    // 创建字符串
    jstring cStr = env->NewStringUTF("Hello, I am from JNI.");
    // 调用Java静态方法 类, 方法, 方法参数...
    jstring ret = (jstring) env->CallStaticObjectMethod(helloWorld, hello, cStr);
    // 打印返回值
    LOGE("Return Value: %s", env->GetStringUTFChars(ret, JNI_FALSE));
}

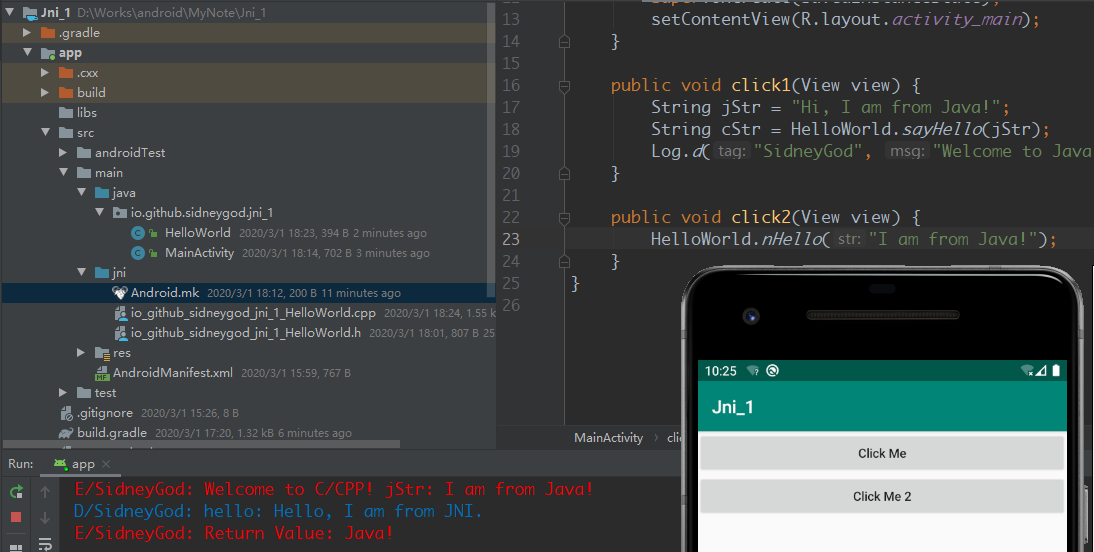

其他基本上没什么变化，在 click2 中调用nHello()，就会触发调用 HelloWorld 的hello()函数

image-20200301182529753
